在現代制造業中，塑料件激光焊接技術憑借其非接觸式、高精度、無耗材、無污染等優點，正逐步取代傳統熱板、超聲波等焊接方式。然而，焊接過程中出現不良品的問題仍困擾著很多企業，導致返工率高、良率低、產能受限、品質難控。

本文將結合博特精密科技的熱銷機型——BT-PLW100-300A塑料激光焊接機，深入探討降低不良率的有效措施，并推薦適配的設備參數，幫助企業在焊接效率和產品質量之間實現最優平衡。

一、不良率產生的常見原因

在塑料激光焊接過程中，不良率主要來源于以下幾個方面：

1. 激光能量控制不穩定
2. 材料匹配度不高（透光層與吸光層搭配不佳）
3. 夾具設計不合理，壓緊不均勻
4. 焊接軌跡偏移或重復精度不足
5. 焊接參數設置不當（速度、功率、頻率、占空比等）
6. 生產環境因素（溫度、塵埃干擾等）

要想系統性地降低不良率，必須在“設備選型 + 工藝優化 + 工程控制”這三方面下功夫。

二、設備選型是關鍵：推薦BT-PLW100-300A

市面上激光焊接設備品牌眾多，但真正適合塑料精密焊接的設備并不多。博特精密BT-PLW100-300A塑料激光焊接機具備以下技術優勢，為提升良率提供了強有力的基礎保障。

▲ 設備核心參數推薦：

核心優勢解析：

* 高功率精準控制：BT-PLW100-300A激光器穩定性強，功率調節范圍大，能適應各種塑料厚度和顏色匹配。
* 自適應掃描系統：獨創的高速掃描頭配合智能軌跡算法，焊接精度提升20%，重復性更高。
* 實時監控與閉環控制：支持在線溫度、壓力、位移監控，一旦偏差超標，自動停止。
* 模塊化夾具系統：快速換型與自適應壓合設計，避免壓合不均導致焊接空焊或氣泡。

三、降低不良率的五大核心措施

1. 精準調控激光功率與頻率

解決方案：

* 通過設備的控制系統精確設定激光功率輸出（例如設為120W，頻率12KHz，占空比50%）。
* 針對透明度不同的材料組合，設定合適的穿透時間。
* 利用脈沖模式焊接時，設定合理的峰值功率與脈沖寬度，避免燒穿或虛焊。

案例數據：

> 某3C客戶使用BT-PLW100-300A進行PC與ABS外殼焊接，調整功率從150W→110W，頻率從20KHz→10KHz后，虛焊率從5.3%降至1.1%。

2. 合理設計焊接路徑與焊縫重疊

解決方案：

* 使用擺動焊技術（S形、圓形或鋸齒形軌跡）提升焊縫強度。
* 調整路徑重疊率至**30-50%**之間，使焊縫更均勻連續。
* 使用平臺自帶的路徑模擬功能，預設路徑校準精準性。

建議參數：

* 焊接速度：12-25mm/s（視材料而定）
* 焊縫寬度：0.3-1.5mm可調
* 路徑文件導入：DXF圖紙+自動軌跡生成

3. 材料匹配與透光率控制

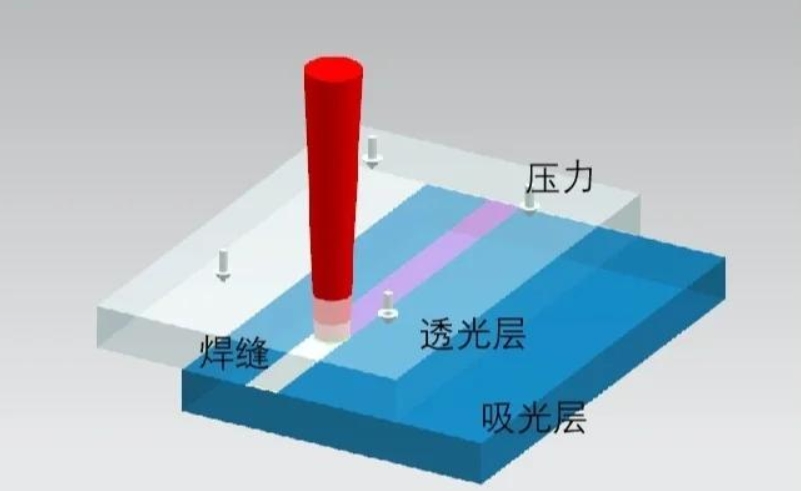

塑料激光焊接要求上層為透光塑料（如自然色PP、透明PC），下層為吸光塑料（加碳黑或染料）。

解決方案：

* 優選激光波長透過率＞50%的透明上層材料。
* 下層材料需加穩定吸光劑（如炭黑濃度0.3%-0.5%）。
* 在試產階段對材料透光率進行光譜儀測試。

輔助推薦：

* 使用BT-PLW100-300A配置的“激光預檢測模組”，可在線測試材料吸收效率。

4. 加強夾具精度與壓合控制

夾具改善建議：

* 使用鋁合金CNC一體加工夾具，避免熱變形。
* 加裝壓電感應模塊實時監測夾具壓力變化。
* 保證壓合力均勻分布，壓緊力設定在30~80N范圍內（根據產品面積調整）。

5. 建立生產過程數據監控機制

BT-PLW100-300A支持數據記錄與焊接過程追溯，可對每一條焊縫進行編號記錄，包括：

* 焊接功率
* 焊接時間
* 實際溫度波動
* 設備報警記錄

企業可利用這些數據進行不良溯源分析，提高品控效率。

四、結語與引導

塑料激光焊接作為精密制造的重要工藝手段，正不斷被廣泛應用于汽車、3C電子、醫療器械、家電、新能源等領域。選對一臺性能穩定、精度高、支持智能控制的設備，是從源頭提升良率的關鍵。

> 如果您正面臨塑料焊接良率低、產能不足、品質不穩定的問題，建議優先考慮搭載智能監控、精準能量控制系統的BT-PLW100-300A塑料激光焊接機。
